SkyCom Internet + ЦИФРОВОЕ СПУТНИКОВОЕ РАДИО

Мы уже рассматривали различные системы, связанные с вещанием определенного типа данных через спутник для больших групп пользователей. В связи с ограниченностью скорости доступа через телефонные линии к ресурсам сети Internet, логичным представляется организовать вещание определенных страниц WWW через спутник.

Тест-плата
Карта Discos PC-Karte SRX 3.0 принадлежит к приемному оборудованию класса Point-to-Multipoint (из одной точки во множество). Обеспечивает прием информации на группу пользователей. Карта вставляется в персональный компьютер, а сигнал на нее подается непосредственно со спутниковой антенны. Управление картой (разрешение и запрещение приема) производится из передающего центра. На нем осуществляется подготовка информации для вещания, организуется круглосуточное вещание через передающую 4-метровую антенну на спутник Hot Bird. В качестве канала передачи используется одна из поднесущих аудиочастот аналогового спутникового канала (программа RTL7, частота 11.489 МГц, вертикальная поляризация, поднесущая звука 7.74 МГц). Данный канал подвергается цифровому сжатию по технологии DISCOS — Digital Subcarrier on Satellit, принадлежащей фирме SkyCom Datenfunk S.A. (Люксембург).

Если вы помните, в 4-м номере “Теле-Спутника” за 1998 год, уже рассматривалось аналогичное устройство (“Усеченный спутниковый INTERNET”). Только это было внешнее устройство, которое соединялось с компьютером через параллельный принтерный порт. В данном случае степень интеграции повысилась, и на стандартного размера плате, подключаемой к ISA-слоту компьютера, расположена система приема уже известных избранных страниц INTERNET и интегрирован приемник цифрового радио (ADR — ASTRA DIGITAL RADIO).

Установка карты и приемного браузера (просмотрщик) DISCOS

КОМПЛЕКТ ПОСТАВКИ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Интерфейс
* ПК интерфейс
Слот ПК: 16 Bit ПК слот формата ISA
Диапазон памяти: C000H-EF00H, 4 KByte
Прерывания: 3,4,5,7,10,11,12,15
Диапазон ввода-вывода:
100H, 110H, 210H, 218H, 220H, 300H, 328H, 380H
ОС: Windows 95 и NT 4.0
Минимальные требования к ПК: Рentium 90, ОЗУ 16 Мб и свободное пространство на диске в 2 Гбт

* Прием данных
Скорость передачи данных: 192 KBit/s
Прием: всех публичных и платных DISCOS-каналов
Каналы: до 128 DISCOS-каналов на 1 карту
Апгрейд программного обеспечения: через спутник
* Программное обеспечение
DISCOS-браузер, ADR-приемник
ADR-приемник
* Диапазон приема:
публичные ADR радиопрограммы диапазона 950-2050 MHz. Мощность 44-79 dBmV
* Программирование:
250 программ, 99 для индивидуальной настройки,
заводское предпрограммирование,
автоматическое сканирование каналов.
* Спутниковые коннекторы:
Прямое подключение питания МШУ 14/ 18V, 400mA max., F-коннектор/75 Ом
* Выходы:
аналоговый вход левый/правый (3.4 mm стерео, пальчиковый), цифровой SP/DIF (пальчиковый, 0.5 Vss) и SP/DIF
оптический (Toslink), внутренний разъем на аудиоплату, сквозной выход на спутниковый приемник (1. ZF) 950-2050 MHz
* Аудио:
Аудиодиапазон 20 Hz — 20000 Hz, глубина 18 Bit, частота дискретизации 48 kHz

Внешний вид карты SRX 3.0 показан на фотографии.

УСТАНОВКА КАРТЫ
* В окне "Свойства:Система/Устройства" появилась группа Satelliten ReceiverInetrface и устройство DISCOS-PC-Adapter.

Общие замечания по приему

Прием данных осуществляется со спутника Hot Bird 1 130 в.д. Вы должны принять сигнал программы RTL7. Проконсультируйтесь со специалистом о размере антенны для своего региона.

Установка антенны

Проверьте наличие “свободного обзора” антенны на южный участок неба.
Уровень сигнала > 65 dBmV.

Установка карты

Установка карты осуществляется в свободный ISA слот компьютера.
Установка драйвера осуществляется следующим образом: “Пуск”-”Настройка”-”Панель управления”-”Установка оборудования”-”Далее”-”Нет”-”Далее”-”Другие устройства”-”Далее”-”Установить с диска”.
Вставить дискету 2/2 и из директории A:\Triber необходимо установить драйвер устройства (srxdev04.inf).

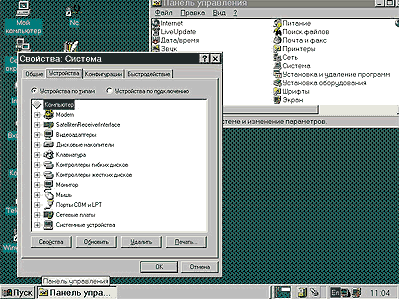

В окне “Свойства:Система/Устройства” появится группа SatellitenReceiverInter-face и устройство DISCOS-PC-Adapter (см. рис.)
В случае конфликта с другими устройствами измените значения прерывания и адреса ввода-вывода карты DISCOS.
Для инсталляции браузера необходимо установить первую установочную дискету и запустить программу “Setup”. Дальше необходимо отвечать на вопросы. Важно, чтобы вся программа была установлена на диске С компьютера. Если у вас диск разбит на несколько, то необходимо выбрать для установки именно диск C.

PC-ИНТЕРФЕЙС:
PC-разъем: ISA-Bus
Dual-Port-RAM: программно конфигурируемый по адресу C000H-EF000H, 4kByte
PC-Interrupts (прерывания): программно конфигурируемый под 3, 4, 5, 7, 10, 11, 12, 15
PC-I/O-Adressen: конфигурируем переключателем на 100H, 110H, 210H, 218H, 220H, 300H, 328H, 380H
ПО: Windows ’95 или NT 4.0.
ПЕРЕДАЧА ДАННЫХ:
Netto-передача: 192 Kbit/s.
Прием всех общедоступных и платных DISCOS-передач
Программирование: до 128 DISCOS-передач на карту
Обновление ПО: свободно через спутник
ТИП IBM: PC СОВМЕСТИМЫЙ
Процессор (не хуже) Intel Pentium 120 MHz
Оперативная память (не менее) 8 MB
Тип и количество гнезд для контроллера приема информации ISA, 1 разъем
Тип контроллера диска EIDE
Операционная система Microsoft Windows 95/NT 4.0
Свободное место на диске под ПО контроллера 500 MB

Рекомендуется наличие звуковой карты и видеоускорителя для воспроизведения мультимедиа-информации.
